APLICACIÓN:

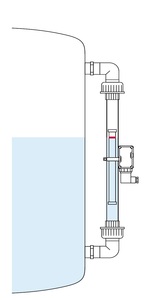

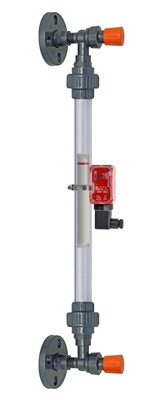

El indicador GNR5 está compuesto por un tubo en PVC transparente que permite visualizar el nivel del depósito.
El uso de válvulas de aislamiento en la parte alta y baja, permite un desmontaje del tubo de medición manteniendo la presión del depósito. La parte inferior del indicador puede estar equipado con una válvula de purga.
Para proteger el tubo de medición contra impactos, el GNR5 se puede equipar con una protección en PVC transparente.
Opcionalmente, los contactos BSM o BRK permiten detectar uno o más niveles para señalizar una alarma de nivel alto/bajo, para el mando de bombas o electroválvulas.
CARACTERÍSTICAS TÉCNICAS:
- Tubo de medición : PVC transparente Ø 32
- Flotador magnético : PPH, (Ø 25 / altura 180 mm )
- Válvulas de aislamiento : PVC
- Junta : EPDM (variable)
- Temperatura de servicio : 0... +45ºC
- Presión de servicio : 4 bar máximo a 20ºC
- Conexión al depósito : Bridas giratorias PVC, (DN 20 o DN 25, PN 10) Rosca 1" G
- Altura : 400...5000 mm
- Para longitudes superiores a 2000 mm, el tubo de medida se puede entregar en 2 partes
|
