APLICACIÓN:

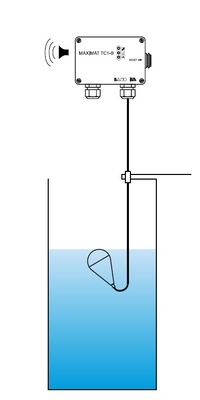

El MAXIMAT TC1-B es un dispositivo de señalización luminosa y sonora (zumbador integrado) para detectores todo o nada.
La alarma sonora integrada en la carcasa permite avisar localmente al operador.
El zumbador puede confirmarse pulsando el botón de rearme integrado.

Modo de funcionamiento:

En funcionamiento normal, el contacto de entrada está cerrado y el relé de salida está
(contacto C conectado al NA).
En caso de alarma o de fallo de alimentación, el TC1-B entra en alarma y el relé de salida conmuta (contacto C conectado a NC).
(contacto C conectado a NC).
El relé de salida permanece inactivo hasta que se confirma la alarma.


CARACTERÍSTICAS TÉCNICAS:

- Alimentación 230 Vca
- Consumo ~ 2 VA / 2 W
- Protección IP65
- Temperatura 20...+60 °C
- Señalización LED
- Salida de relé 230 Vca / 3 A
- Carcasa de policarbonato, 120 x 80 x 55 mm
- Montaje en pared
