APLICACIÓN:

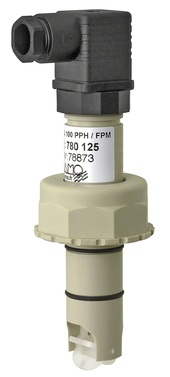

El medidor de caudal BAMOFLU 100 recoge el principio rotativo donde la velocidad de la turbina es transferida, sin contacto directo con el líquido con el sensor, a través de unas paletas magnéticas. El sensor convierte el movimiento rotativo proporcional al caudal, para una señal de frecuencia de 38 a 45 Hz.

Esta forma de medición garantiza los mejores resultados en bajas velocidades de flujo (velocidad de flujo mínimo y de 0,8 m/s). El líquido puede contar hasta 2% de partículas no magnéticas en suspensión siempre que su tamaño no sea superior a 0,5 mm.

CARACTERÍSTICAS TÉCNICAS:

- Rango de medida de velocidad 0,8 … 10 m/s
- Funcionamiento bidireccional DN 15 ... DN 600
- Salida de frecuencia de 38 … 45 Hz
- Alimentación eléctrica de 24 Vcc
- Precisión +/-1% fin de escala
- Presión máxima 10 bar … 20ºC (PPH, PVDF), 25 bar (Inox 316)
- Temperatura máxima de PPH – 85ºC; PVDF e Inox 316 L – 100ºC
- Material del cuerpo del sensor en PPH, PVDF, Inox 316 L
- Turbina con 5 paletas en E-CTFE (Halar)
- Conexión DIN 43650, IP65
